    介绍：
    欧创芯低压LED线性恒流驱动芯片
    OC7140 是一种带 PWM 调光功能的 线性降压 LED 恒流驱动器，仅需外接一个 电阻就可以构成一个完整的 LED 恒流驱 动电路，调节该外接电阻可调节输出电流， 输出电流范围为 10~2000mA。 OC7140 内置 30V 50 毫欧 MOS。 OC7140 内置过热保护功能，可有效 保护芯片，避免因过热而造成损坏。 OC7140 具有很低的静态电流，典型 值为 60uA。 OC7140 带 PWM 调光功能，可通过 在 DIM 脚加 PWM 信号调节 LED 电流。 OC7140 采用 ESOP8 封装。外露散热 片接 LED 脚。
    内置 30V 50 毫欧 MOS  低静态电流：60uA  输出电流：10mA 到 2000mA。  PWM 调光：最高频率 10KHz  输出电流精度：±4%  内置过热保护  VDD 工作电压：2.5-6V

    在线咨询

    欧创芯低压LED线性恒流驱动芯片OC7140
    OC7140 是一种带 PWM 调光功能的 线性降压 LED 恒流驱动器，仅需外接一个 电阻就可以构成一个完整的 LED 恒流驱 动电路，调节该外接电阻可调节输出电流， 输出电流范围为 10~2000mA。 OC7140 内置 30V 50 毫欧 MOS。 OC7140 内置过热保护功能，可有效 保护芯片，避免因过热而造成损坏。 OC7140 具有很低的静态电流，典型 值为 60uA。 OC7140 带 PWM 调光功能，可通过 在 DIM 脚加 PWM 信号调节 LED 电流。 OC7140 采用 ESOP8 封装。外露散热 片接 LED 脚。
    内置 30V 50 毫欧 MOS  低静态电流：60uA  输出电流：10mA 到 2000mA。  PWM 调光：最高频率 10KHz  输出电流精度：±4%  内置过热保护  VDD 工作电压：2.5-6V

    应用
    线性 LED 照明驱动、LED 手电筒、LED 台灯、LED 矿灯、 LED 指示灯等。

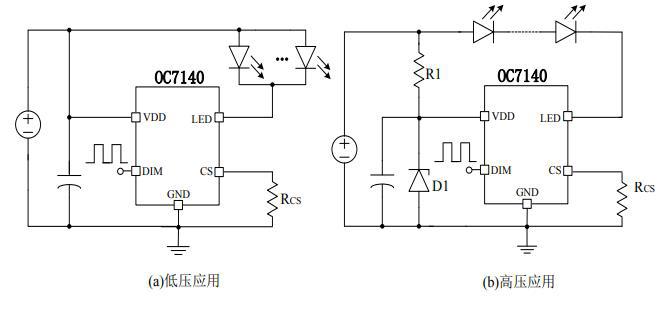

                                                 欧创芯低压LED线性恒流驱动芯片OC7140
    型号 封装 输入电压范围 VDD电压范围 输出电压范围 输出电流范围 驱动方式 输出功率范围 效率 反馈电压 调光功能
    OC7135 SOT89-3 2.7-5.5V 2.7-5.5V ≤Vi 固定<400mA 内置MOS 大于3W,实际决定于IC耗散功率 最大99% NA 通过VDD调光
    OC7141 SOT23-5/SOT89-5 2.5-100V 2.5-6V ≤Vi ≤3A 外置MOS 大于5W,实际决定于IC耗散功率 最大99% 100mV PWM调光
    OC7140 ESOP8 2.5-30V 2.5-6V ≤Vi ≤2A 内置MOS 大于5W,实际决定于IC耗散功率 最大99% 100mV PWM调光
    OC7146 ESOP8/DFN 2.5-80V 2.5-6V ≤Vi ≤750mA 内置MOS 大于3W,实际决定于IC耗散功率 最大99% 100mV PWM调光
    OC7100 ESOP8 2.5-40V 2.5-40V ≤Vi ≤1500mA 内置MOS 大于5W,实际决定于IC耗散功率 最大99% 100mV PWM调光/模拟调光
